KS규격-6각 구멍붙이 볼트(렌치볼트)

6각 구멍붙이 볼트

표준 번호: KS B 1003
ICS Code: 21.060.10(볼트, 나사, 스터드)



표준명(한글): 6각 구멍붙이 볼트

표준명(영문): HEXAGON SOCKET HEAD CAP SCREWS



최종개정확인일: 2020-11-24

발췌 내용:

KSB1003 실용 항목 발췌

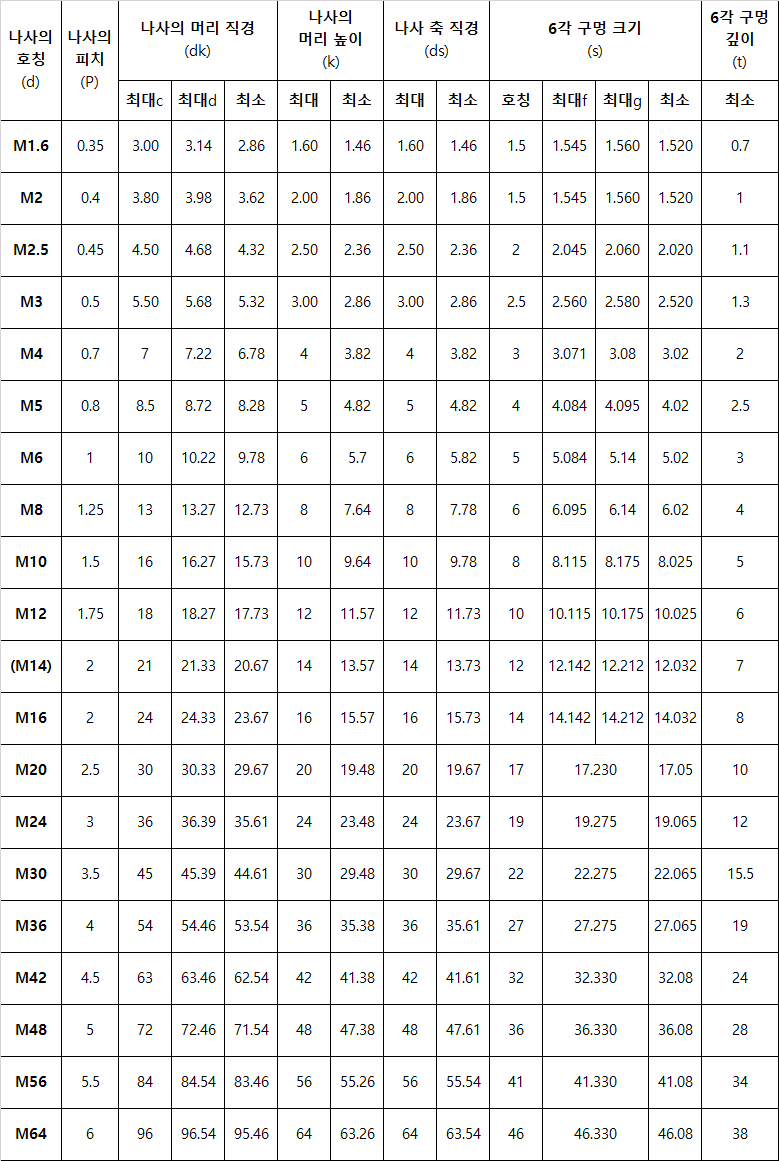

KSB1003 호칭별 주요 크기 발췌

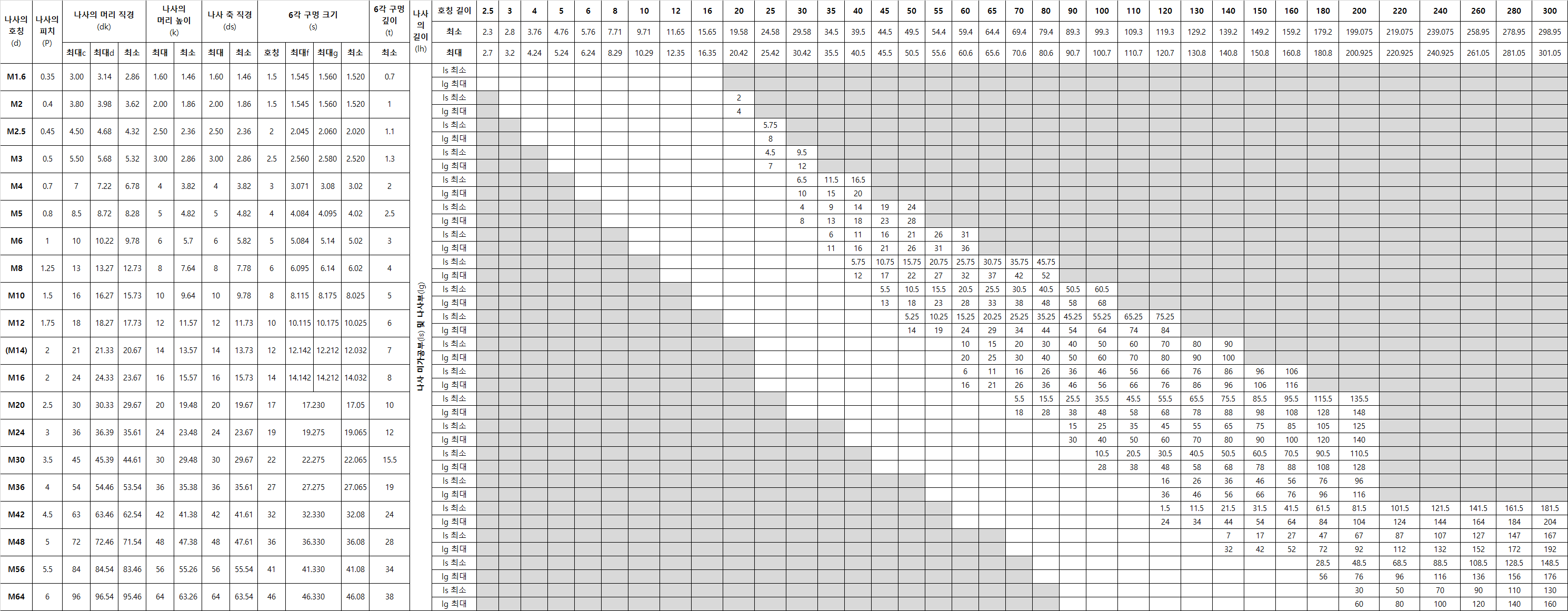

KSB1003 호칭별 길이 발췌

적용범위:

이 표준은 나사의 호칭이 M1.6∼M64의 것으로서, 부품 등급 A의 6각 구멍붙이 볼트의 특징을 규정한다.
이 표준의 규정 이외의 요구가 있는 경우에는 그러한 요구사항을, 예를 들면 ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 3506-1 및 ISO 4759-1에서 선택하는 것으로 한다.



국제표준 부합화:

대응국제표준 부합화수준
ISO 4762:1997 IDT 일치
ISO 4762:1997 MOD 부분 일치

인용표준:

표준번호 표준명
KS B ISO4042 나사부품-전기도금
KS B ISO6157-1 체결용부품-표면결함-제1부일반용볼트, 나사 및 스타트볼트
KS B ISO6157-3 체결용부품-표면결함-제3부특수한볼트, 나사 및 스터드볼트
KS B ISO8992 패스너 - 볼트, 스크류, 스터드 및 너트에 대한 일반요건
KS B ISO8839 패스너의 기계적 성질 - 비철금속제 볼트, 스크류, 스터드 및 너트
